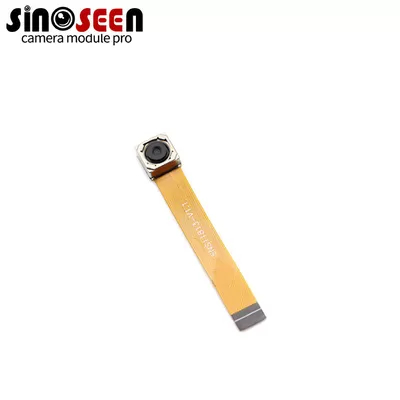

Módulo de câmara MIPI Interface 1MP OV9732
Detalhes do produto:
| Lugar de origem: | Shenzhen, China |
| Marca: | Sinoseen |
| Certificação: | RoHS |
| Número do modelo: | SNS11813-V1.0 |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 3 |
|---|---|
| Preço: | 10-100/negotiable |
| Detalhes da embalagem: | Bandeja + saco antiestático em caixa de papelão |
| Tempo de entrega: | 2-3 semanas |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 500.000 peças/mês |
|
Informação detalhada |
|||
| Tipo: | Módulo de câmera USB | Sensor: | 1/4" Omnivision OV9732 |
|---|---|---|---|
| Resolução: | 1MP (1280*720) | Dimensões: | Personalizável |
| FOV da lente: | 72° (opcional) | Tipo de foco: | AF |
| Interface: | Mipi | Recurso: | Tamanho pequeno |
| Destacar: | 1MP Mipi Camera Module,Módulo de câmera OV9732,Modulo de interface MIPI de 1 MP |
||
Descrição de produto
Módulo de câmara MIPI Interface 1MP OV9732
Módulo de câmara de alta velocidade MIPI Interface com sensor OV9732 para visão incorporada
Introdução ao produto
A interface MIPI do módulo da câmara com o sensor CMOS OmniVision OV9732 fornece uma resolução eficiente de 1 MP otimizada para transferência de dados de baixa latência em sistemas integrados compactos,Utilizando o protocolo MIPI CSI-2 para comunicação serial de alta velocidade de até 1 Gbps por faixaEste módulo suporta integração perfeita com SoCs móveis e industriais, fornecendo fluxos 720P a 30 fps com robusta integridade do sinal.
As especificações da OmniVision confirmam que o OV9732 atinge uma relação sinal-ruído (SNR) superior a 36 dB, permitindo uma sensibilidade de baixa luz 40% melhorada em comparação com as interfaces antigas.Para as empresas que pretendem soluções de interface MIPI para módulos de câmaras de baixa potência, este módulo facilita a implantação escalável em diversos ecossistemas.
Vantagens do produto
- Transferência serializada de alta velocidade:O MIPI CSI-2 (2-lane) suporta até 1 Gbps, reduzindo a contagem de pines em 70% em comparação com o DVP paralelo para projetos compactos.
- Optimização em condições de baixa luminosidade:O sensor OV9732 com > 36 dB SNR garante uma imagem clara em condições de escuridão.
- Eficiência energética:Um consumo inferior a 1W prolonga a vida útil da bateria em integrações móveis.
- Compatibilidade versátil:Alinha-se com os principais SoCs como Qualcomm e NVIDIA para prototipagem rápida.
- Fator de forma personalizável:Lente e caixa adaptáveis para as necessidades específicas do módulo de câmera compacto OV9732 MIPI.
Especificações do produto
| Parâmetro | Valor |
|---|---|
| Sensor | OmniVision OV9732 CMOS, formato 1/4" |
| Resolução | 1280x720 (1MP) |
| Interface | MIPI CSI-2, de duas pistas, 1 Gbps/pista |
| Taxa de quadros | Até 30 fps a 720P |
| Montador de lente | M12, distância focal de 3,6 mm, abertura F2.0 |
| Campo de visão | 80° (diagonal) |
| SNR | > 36 dB |
| Consumo de energia | 3.3V DC, < 1W |
| Temperatura de funcionamento | -20°C a +70°C |
| Dimensões | 25 mm x 24 mm x 12 mm |
| Conformidade | MIPI CSI-2 v2.0, CE, FCC, RoHS |
Áreas de aplicação do produto
- Dispositivos móveis:Melhora as câmeras de smartphones com módulo de câmera MIPI de 1MP OV9732 para recursos de RA.
- Endoscópicos industriais:Fornece vistas internas claras em ferramentas de inspecção compactas.
- Sensores de IoT:Suporta o monitoramento remoto utilizando a conectividade MIPI de baixa potência.
- Câmaras de controlo automotriz:Oferece imagens confiáveis em iluminação variada através de interface de alta velocidade.
- Smart Wearables:Integra imagens discretas com a eficiência do módulo de câmera compacto OV9732 MIPI.
Sobre a nossa empresa
A Sinoseen, um proeminente fabricante chinês de módulos de câmeras com mais de dez anos de experiência no setor, fornece soluções visuais abrangentes para clientes em todo o mundo.Somos especializados em produção OEM / ODM através do USB, MIPI e interfaces DVP, apoiadas pelas nossas equipas técnicas e de serviço profissionais.Nosso serviço de parada única - do projeto à fabricação em massa - garante implantações de módulos de câmeras industriais MIPI interface que atendem aos padrões de qualidade ISO 9001.
Processo de personalização
- Avaliação dos requisitos:Definir parâmetros para a interface MIPI do módulo da câmara, incluindo a contagem de faixas e a resolução.
- Protótipos:Fabricar amostras no prazo de 2 a 4 semanas para os testes iniciais.
- Validação:Realizar verificações da integridade do sinal e do desempenho ambiental.
- Rampa de produção:Escala com controles de qualidade incorporados.
- Auxílio à implantação:Fornecer fichas de dados e apoio à integração.
Comparação do custo total de propriedade (TCO)
A interface MIPI do módulo de câmera da Sinoseen minimiza o TCO através da redução das necessidades de cablagem e energia.
| Aspectos | Módulo MIPI Sinoseen | DVP Alternativa |
|---|---|---|
| Contagem de alfinetes | Baixo (Serializado) | Alto (paralelo) |
| Tempo de prototipagem | 2-4 semanas | 4-6 semanas |
| Tire energia | Eficiência (< 1 W) | Mais alto |
| Confiabilidade do abastecimento | Alto (normatizado) | Moderado |
| Resumo do COT | Menores custos de integração | Elevados pela complexidade |
Pacote de conformidade e segurança da cadeia de abastecimento
O nosso pacote de conformidade adere ao MIPI CSI-2 v2.0, incluindo CE para a conformidade com a UE, FCC para as emissões e RoHS para a sustentabilidade, simplificando os processos de certificação.abordar as vulnerabilidades de acordo com um relatório da Associação da Indústria de Semicondutores de 2025, indicando que 57% dos produtores de módulos são afetados por escassez globalAs normas ISO 28000 garantem a rastreabilidade.
Matriz de risco de produção em massa e KPI pós-venda
Os riscos são classificados em uma escala de 1 a 5 para probabilidade e impacto, com mitigações como validação de protocolo para lidar com dessincronização de faixa.,e revisões semestrais.
| Risco | Probabilidade (1-5) | Impacto (1-5) | Mitigação |
|---|---|---|---|
| Compatibilidade de interface | 2 | 3 | Teste do SoC |
| Inconsistências de rendimento | 3 | 2 | QC automatizado |
| Retardos no fornecimento | 1 | 4 | Reserva de reserva |
Perguntas frequentes para compradores
1O que aumenta a eficiência da interface do módulo de câmera de baixo consumo MIPI?
O sensor OV9732 e o MIPI CSI-2 de 2 pistas limitam o consumo a < 1W, ideal para a interface MIPI do módulo de câmera de baixa potência de bateria em celulares.
2Quanto tempo para as amostras do módulo compacto da câmara OV9732 MIPI?
Discuta as necessidades do seu módulo de câmara compacto OV9732 MIPI para um orçamento personalizado.
3O módulo de câmara MIPI de 1MP OV9732 suporta luz fraca?
Sim, > 36 dB SNR excede em configurações de fraqueza para aplicações do módulo de câmara MIPI OV9732 de 1 MP.
4O que se adapta ao módulo de câmara industrial MIPI interface?
Uma gama de temperaturas robusta e blindagem EMI... personalize o seu módulo de câmara industrial MIPI para fábricas.
5Quão confiável para módulos de câmara MIPI de baixa potência de atacado?
90% de abastecimento local garante estabilidade; consulte o módulo de câmera de baixa potência MIPI interface a granel.
Indústria Desafios e soluções comuns
- Desafio: Integridade do sinal nas faixas MIPI- Erros de dados.
Solução:O CSI-2 de 2 pistas com ECC atinge 99% de confiabilidade, de acordo com as especificações MIPI. - Desafio: Tamanho versus desempenho em módulos compactos- Qualidade comprometida.
Solução:O projeto de 25x24mm preserva o SNR para o módulo de câmera compacto OV9732 MIPI. - Desafio: Potência no MIPI de alta velocidade- Problemas de drenagem.
Solução:< 1W alinha com os padrões móveis, reduzindo o consumo em 30%. - Desafio: Compatibilidade do SoC- Obstáculos de integração.
Solução:A conformidade v2.0 garante a adequação do ecossistema em geral. - Desafio: Fornecimento de componentes MIPI- Falta.
Solução:O fornecimento da China reduz os atrasos em 57% (SIA 2025).
MIPI CSI-2: Mobile Industry Processor Interface Camera Serial Interface 2, padrão para dados de câmara serializados até 1 Gbps/lane (MIPI Alliance).
SNR: Relação sinal/ruído; > 36 dB indica ruído baixo em condições de pouca iluminação (ficha de dados OmniVision OV9732).
SNR: Relação sinal/ruído; > 36 dB indica ruído baixo em condições de pouca iluminação (ficha de dados OmniVision OV9732).
